La détection des réseaux d’assainissement



Les réseaux d’assainissement (eaux usées (EU), eaux vannes (EV)) et les réseaux pluviaux (eaux de pluie (EP)) sont dans la plupart des cas constitués de tuyaux, conduites, branchements ou raccords en polymère (dont PVC et PE) ou en béton. Comme ce ne sont pas des réseaux métalliques, ils sont donc non conducteurs. La meilleure manière de les géodétecter est d’utiliser un radar de sol (GPR). Elles sont « visibles » et donc localisables sur le radargramme qui s’affiche à l’écran du géoradar sous la forme d’hyperboles. Celles-ci matérialisent un changement de la nature du sous-sol. Elles sont visibles lorsque la machine analyse la différence entre les ondes électromagnétiques émises par ses antennes et les ondes réfléchies qu’elle réceptionne. Le radar de sol IDS Detector DUO est bi-fréquence (250Mhz et 700Mhz). Cela a pour avantage d’associer des profondeurs d’investigation importantes à une résolution de bonne qualité. L’antenne duale de 250Mhz permet un repérage en profondeur des réseaux pluviaux et d’assainissement alors que l’antenne 700Mhz offre une meilleure visibilité et rend ainsi l’analyse plus fine et donc plus juste d’autant qu’avec le Detector Duo, il est possible de voir simultanément les images radar fournies par les deux antennes. [Vous trouverez plus d’informations dans la rubrique consacrée au géoradar IDS Detector Duo].

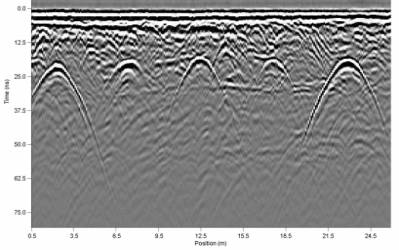

Principe de fonctionnement du georadar lorsqu'il rencontre une canalisation ou un câble Exemple de radargramme fourni par un georadar, on détecte la présence de 5 paraboles

Lorsqu’il est possible de faire pénétrer la Flexitrace Radiodetection dans le réseau d’assainissement ou le réseau pluvial, on est alors en mesure d’en suivre le cheminement avec le RD8000. Une fois, la Flexitrace avec sa sonde introduit dans le réseau le plus loin possible (50M maximum – longueur de la Flexitrace), on la connecte au générateur TX10 puis on fait une mise à la terre. Si celle-ci est correcte, il est alors possible de suivre le réseau d’assainissement (via le passage de la Flexitrace) sur toute sa longueur. A noter qu’il est également possible de déterminer où se situe l’extrémité de la Flexitrace, synonyme parfois de blocage, notamment dans le cas de branchements. [Vous trouverez plus de renseignements sur la méthode employée dans la rubrique consacrée au détecteur de câbles et canalisations RD8000 de Radiodetection].
