Combien la prestation de détection de réseaux enterrés prend-elle de temps ?

Quelles sont les avantages de la détection des infrastructures de réseaux enterrées ?

Quelles sont les limites de la détection de réseaux ?

La détection de réseaux enterrés, c’est jusqu’à quelle profondeur ?

A quelle étape du chantier conseillons-nous de réaliser la prestation de détection de réseaux enterrés ?

Que dois-je faire avant la prestation de repérage des réseaux souterrains ?

La détection de réseaux permet-elle de donner la nature du réseau trouvé ?

La détection peut-elle être complétée par un positionnement GPS des réseaux enterrés repérés et par leur cartographie ?

Comment sont matérialisés les réseaux détectés ?

Le géoradar émet des ondes : est ce que cela peut être dangereux pour la santé ?




Combien la prestation de détection de réseaux enterrés prend-elle de temps ?

Il est possible de positionner plusieurs dizaines de mètres de réseaux enterrés différents dans une même journée. C’est la méthode la plus rapide pour cataloguer toutes les infrastructures souterraines. Elle est rapide pour ceux qui la pratiquent, elle est rapide pour ceux qui en profitent dans la mesure où la réalisation de leur chantier va connaître un gain de temps. Même si ça n’empêche pas de prendre des précautions, les entreprises clientes du service travaillent toujours avec davantage de sérénité.



Quelles sont les avantages de la détection des infrastructures de réseaux enterrés ?

A l’inverse des sondages, la détection de réseaux est une méthode non intrusive, non destructive. Elle est donc le moyen de savoir tout ce qu’il y a en sous-sol sans faire le moindre trou, sans faire la moindre tranchée donc sans prendre le moindre risque de détériorer câbles, conduites ou canalisations. C’est une méthode qui offre une véritable sérénité aux entreprises qui l’utilisent avant de commencer un chantier, notamment en ville où la densité des réseaux enterrés est très importante. Il en découle plusieurs avantages :

  • Vous savez où sont les réseaux enterrés
  • Fourniture d’un traçage précis
  • Validation des plans existants
  • Cartographie des réseaux non répertoriés
  • Vous disposez de plusieurs informations : 1 service = 3 informations fournies
  • Localisation
  • Profondeur
  • Nature du réseau (dans la plupart des cas)

  • Vous gagnez de l’argent :
    • pas de frais de réparation (fournitures, main d’œuvre, etc.)
    • pas d’indemnités indemnités à verser pour rupture de service
    • pas de frais de justice
    • pas d’amende
    • pas de dégradation de l’image de votre société
    • pas de perte de temps en réparation
  • Vous renforcez ou améliorez l’image de marque de votre entreprise :
    • En rassurant les différents partis (propriétaire du réseau, commanditaire, maître d’œuvre, ouvriers sur le chantier, riverains, etc.)
    • En vous inscrivant dans une démarche qualité
    • En démontrant votre bonne volonté en cas d’endommagement



Quelles sont les limites de la détection de réseaux ?

La détection de réseaux est une technique non intrusive. Par définition, elle a donc ses limites puisque les réseaux enterrés ne peuvent être vu pour de bon. Ce sont uniquement les résultats fournis par les machines et leurs interprétations qui peuvent donner des informations sur les réseaux. Or, parfois l’auscultation du sous-sol se révèle se révèle impossible en raison de la nature du sol (terrain argileux ou présence de sels) et de sa présence plus ou moins importante d’eau. Au-delà, le savoir-faire du technicien dans l’interprétation des résultats est non négligeable quant à la qualité des résultats de la détection.



La détection de réseaux enterrés, c’est jusqu’à quelle profondeur ?

Face au détecteur de câbles et de conduites, c’est le radar de sol qui permet les inspections à la plus grande profondeur. Tout d’abord, il faut savoir qu’une antenne à haute fréquence offre la meilleure résolution, mais la profondeur de pénétration est limitée ; à l’inverse, une antenne basse fréquence permet une meilleure pénétration en profondeur, mais une résolution limitée. Potentiellement, le radar de sol peut faire des investigations jusqu’à une trentaine de mètres dans de rares situations et des conditions particulières. Dans la pratique, le repérage en sous-sol des réseaux peut se faire jusqu’à une dizaine de mètres selon les antennes utilisées. Concrètement, il sera surtout employé entre 0,5M et 5M. Néanmoins, il faut préciser que la profondeur d’investigation est étroitement liée à la nature du sol.  Elle peut parfois être limitée à quelques dizaines de centimètres dans les sols argileux ou contenant des sels. Dans de très rares cas, les couches d’argile agissent comme un miroir et rendent toute recherche de réseaux avec le radar de sol impossible. Reste alors le détecteur de câbles et de canalisations qui peut caractériser des profondeurs jusqu’à environ 2 mètres. A noter également que des sols trop humides rendent les recherches de réseaux difficiles.



A quelle étape du chantier conseillons-nous de réaliser la prestation de détection de réseaux enterrés ?

L’idéal est de réaliser la prestation de détection de réseaux enterrés quelques jours avant le début de votre chantier de telle manière à être sûr que les traçages à la bombe de peinture symbolisant les différents réseaux n’auront pas été effacés. Cependant, la détection ne peut intervenir avant que vous n’ayez obtenu le récépissé de DICT (qui vous autorise à débuter les travaux) et surtout le plan de récolement pour démarrer la détection des réseaux avec une base de travail.



Que dois-je faire avant la prestation de repérage des réseaux souterrains ?

Comme préalablement à tous chantiers, vous devez faire une Demande de renseignement (DR) puis une Déclaration d’Intention de Commencement de Travaux (DICT). C’est après avoir obtenu le récépissé de DICT et le plan de récolement que vous pourrez nous demander d’intervenir pour effectuer la détection des différents réseaux souterrains présents sur la zone.



La détection de réseaux permet-elle de donner la nature du réseau trouvé ?

Oui et non. Dans la majorité des cas, la réponse est oui. Néanmoins, lorsque le réseau n’est détecté qu’avec le radar de sol, c’est alors le radargramme qu’il fournit qui compte. Or, son interprétation n’est pas une science exacte. De nombreux paramètres peuvent en limiter la précision, et notamment ne pas permettre de déterminer la nature du réseau trouvé. Ceci étant, cela reste possible surtout si l’on s’aide des plans de récolement et des observations réalisées in situ.



La détection peut-elle être complétée par un positionnement GPS des réseaux enterrés repérés et par leur cartographie ?

Oui, c’est ce que l’on appelle le géoréférencement des réseaux enterrés. En effet, il est possible de coupler un GPS de précision décimétrique au détecteur de câbles et de canalisations mais aussi au radar de sol. Il est donc envisageable, au-delà du simple traçage des réseaux à la bombe de peinture sur la zone à traiter de faire une cartographie précise de tous les réseaux repérés. Cette dernière peut alors être interfacée à tout Système d’Information Géographique (SIG) voire à Google Maps. Sur un même plan informatique réalisée en 3D, vous pouvez ainsi matérialiser tous les réseaux et avoir leurs coordonnées GPS précises ainsi que leur profondeur et ce, point par point.



Comment sont matérialisés les réseaux détectés ?

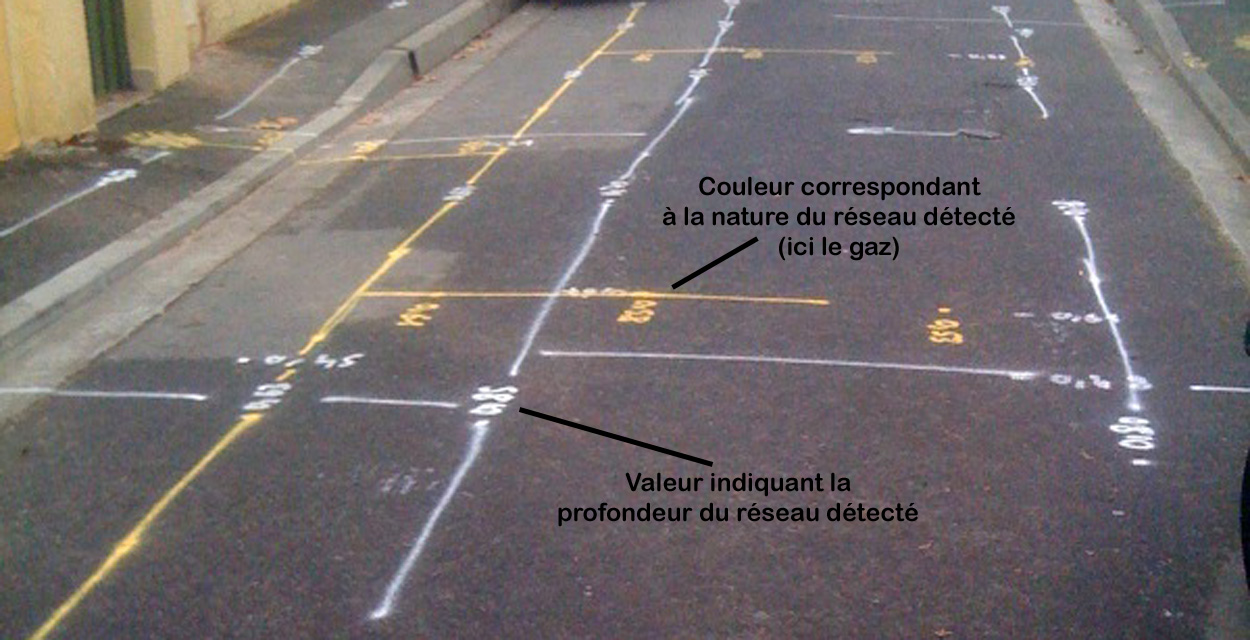

Après avoir été repérés, les différents réseaux sont matérialisés sur la chaussée par un traçage à la bombe de peinture. La couleur correspondant au réseau détecté est alors utilisée, une couleur différente par réseau ; tout comme pour les grillages avertisseurs.



Le géoradar émet des ondes : est ce que cela peut être dangereux pour la santé ?

Les ondes émises par le géoradar ou le générateur utilisé avec le détecteur de câbles et de conduites ne sont pas dangereuses pour la santé du technicien en détection. Elles ne le sont pas davantage pour les ouvriers du chantier, les riverains ou les passants. Pour information, les ondes émises par le GPR (georadar) ne représentent qu’ 1% de celle d’un téléphone portable.
